エンジンオイルレベルゲージチューブとは何ですか?

Jul 30, 2026

カテゴリー

とは何ですかエンジンオイルレベルゲージチューブ

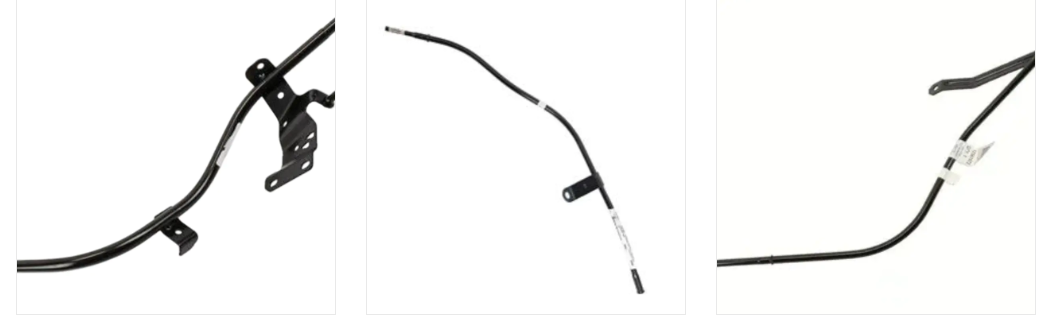

エンジンオイルディップスティックチューブは、エンジンオイルパンに取り付けられた円筒形のガイドチューブで、オイルディップスティックを保持し、技術者にオイルレベルとオイルの状態を確認するための安定した密閉チャネルを提供します。アン自動車エンジンオイルレベルゲージチューブ特定のエンジン設計では、オイルの充填または排出もサポートされることがよくあります、日常のエンジンメンテナンスにおいて非常に大きな役割を担う小さなコンポーネントとなっています。チューブはエンジンブロックの上部近くの開口部からオイルパンまで伸びており、挿入するたびにレベルゲージが同じ位置に整列するため、オイルレベルの読み取り値が一定に保たれます。

チューブはディップスティックを単に案内するだけでなく、オイル供給から汚れ、湿気、破片を遠ざける密閉経路を形成します。この機能は、乗用車、商用トラック、発電機セット、建設機械など、エンジンが日常点検中にオイルレベルとオイル品質を監視する信頼性の高い反復可能な方法を必要とするあらゆる場所で重要です。

ディップスティックチューブの主要機能

適切に設計されたエンジンオイルディップスティックチューブは、ディップスティックを所定の位置に保持するだけではありません。エンジンを保護し、メンテナンスを簡素化するいくつかのサポート的な役割を果たします。

オイルレベル検出チャンネル。エンジンが冷えた後、正確な測定値を得るために安定した挿入ポイントを提供します。
シールリングと波型エンドによりオイルパンからの異物や水分を遮断し、汚染を防止
オイルの充填または排出のサポート。チューブの端に注入口または排出バルブを含む一部の設計が付いています。
構造的耐久性。長時間の高熱動作に耐えられる耐食性素材で作られています。
さまざまなエンジンレイアウトに適したネジ接続またはスナップオン接続を使用して、交換を簡素化

スチール、ステンレススチール、フレキシブルディップスティックチューブの材質

材料の選択は、長年のエンジン運転におけるディップスティックチューブの熱、振動、腐食に対する耐性に影響します。 3 つの材料ファミリーは、今日の市場のほとんどのアプリケーションをカバーします。

表 1: 一般的なディップスティックチューブの材質と代表的な特性
材質の種類	耐食性	代表的な用途
スチールオイルレベルゲージチューブ	中等度	標準乗用および小型商用エンジン
ステンレス鋼製ディップスティックチューブ	高	大型トラック、発電機セット、過酷な環境
フレキシブルディップスティックチューブ	中等度 to High	配線の制約がある狭いエンジンベイ

図 1: 一般的なディップスティックチューブの材質間の耐食性の比較例

ステンレス鋼のディップスティックチューブは一般に、錆や孔食に対して最も強力な長期耐性を備えているため、厳しい屋外条件で稼働する発電機セットや建設機械に頻繁に使用されています。標準的な鋼管は、日常の乗用車用途で実用的で広く使用されているオプションであり、一方、柔軟なディップスティックチューブは、剛性の高いチューブパスが現実的ではないエンジンベイでの配線の課題を解決します。

耐用年数を延ばす耐久性の要素

ディップスティックチューブは、車両の寿命の間、エンジンの熱と絶え間ない振動の近くに位置するため、構造の詳細によって、交換が必要になるまでの寿命に目に見える違いが生じます。

シーリングと汚染管理

チューブ上部のシールリングとベース近くの波形部分が連携して、湿気や道路の破片がオイルパンに侵入するのを防ぎます。シールの磨耗または欠落は、オイル自体が最近交換された場合でも、定期点検中にオイルの汚染が見つかる最も一般的な理由の 1 つです。

耐熱性と耐振動性

多くのエンジンレイアウトではチューブがブロックや排気経路の近くに配置されるため、材料の強度と同じくらい高温耐性が重要になります。耐腐食性の素材とぴったりとした取り付けで作られたチューブは、長年にわたる熱サイクルを通じてその形状と位置を維持し、長期間にわたってディップスティックの読み取り値を正確に保ちます。

ディップスティックチューブの交換が必要な兆候

ディップスティックチューブの問題のほとんどは、メンテナンスに大きな問題を引き起こす前に明確な警告サインを示します。これらを早期に認識することで、オイルチェックを正確に保ち、オイルパンへの汚染の到達を防ぎます。

チューブに差し込んだときにディップスティックが緩んだり、著しくぐらつく感じがする
チューブとオイルパンが接する根元付近にオイルの残留物や滲出が見られる
チューブにその長さに沿って目に見える曲がり、へこみ、または亀裂が見られる
ディップスティックの抜き差しがスムーズにできなくなる
洗浄後、チューブ開口部内に汚れや湿気が発生する

図 2: チューブの材質の種類ごとの、長年の使用に伴うシールの有効性パターンの例

ディップスティックチューブの取り外しと取り付け方法

ディップスティックチューブの交換は、古いチューブを見つけて取り付けポイントから外せば、ほとんどのエンジンで管理可能な作業です。破損したチューブや固着したチューブは通常、力を加えるのではなく、慎重かつ系統的な取り外しプロセスを必要とします。

壊れたディップスティックチューブの取り外し

ブロックまたはバルブカバーの取り付けポイントを見つけて、チューブがねじ切りされているか、スナップフィットしているか、またはボルトで固定されているかを確認します。
チューブがパンに圧入されている場合は、上向きに引っ張りながら、ゆっくりと揺すって圧力を加えます。
チューブがファスナーで固定されている場合は、最初に固定ボルトまたはブラケットを取り外します。
古いチューブを取り外したら、取り付け穴を徹底的に掃除して、破片や古いシーラントを取り除きます。

新しいディップスティックチューブの取り付け

交換用チューブが元の長さ、直径、取り付けスタイルと一致していることを確認します。
きれいなシールを維持するために、取り付ける前に新しいシールリングをチューブに取り付けてください。
下端が曲がらないように、チューブをパンの開口部に均等に導きます。
元のネジまたはスナップオン設計に従って上部取り付けポイントを固定します。
エンジンベイを閉じる前に、ディップスティックを挿入し、完全に装着され、正確に読み取れることを確認してください。

ディップスティックチューブの種類を並べて比較

スチール、ステンレススチール、柔軟な構造のどれを選択するかは、チューブが使用されるエンジン環境に対していくつかの実際的な対策を比較検討することになります。

図 3: 相対的なスケールでの 5 つの実践的な尺度にわたるパフォーマンスの比較

ステンレス鋼チューブは耐熱性と耐食性で優れている傾向があり、ヘビーデューティーや屋外機器の用途に適していますが、フレキシブルチューブは、剛性のチューブ形状が適合しにくい狭いまたは不規則なエンジンベイレイアウトでのルーティングに有利です。

さまざまな車両および機器タイプにわたるアプリケーション

自動車用オイルレベルゲージチューブは幅広いパワートレインプラットフォームに使用されており、多くの場合、特定のエンジンレイアウトに合わせて材料と形状が調整されています。

表 2: 一般的な機器のタイプと典型的なディップスティックチューブの考慮事項
機器の種類	一般的なチューブの考慮事項
乗用車	狭いエンジンルームのスペースにフィットするコンパクトなスチールまたはフレキシブルチューブ
商用トラック	デューティサイクルを延長するための強化スチールまたはステンレススチールチューブ
発電機セット	屋外暴露や振動に耐えるステンレス鋼管
建設機械	埃、湿気、絶え間ない動きに対する耐久性の高いチューブ

図 4: 一般的な機器カテゴリにわたるディップスティックチューブの使用状況の分布例

メーカーについて

中国の自動車エンジンオイルディップスティックチューブメーカーおよび自動車エンジンオイルディップスティックチューブ工場として、同社は寧波市鄞州区湛旗町万侯に拠点を置いており、寧波櫟社空港から約 25 キロメートル、寧波臨海工業地帯に近い交通の便の良い地域です。この事業は 1995 年に設立された寧波興新金属製品工場から発展し、現在では自動車用パイプ継手を専門とするハイテク企業として全土で事業を展開しています。 敷地32,000平方メートル、工場床面積26,000平方メートル .

生産設備には、CNC 全自動パイプ曲げ機、大型ろう付炉組立ライン、直径 10 ～ 80 ミリメートルをカバーする油圧式内面成形機、800 トンの油圧水膨張機、全自動レーザー溶接機、溶接ロボット、大型マシニングセンターが含まれており、社内の研究および試験ラボによってサポートされています。オイルレベルゲージチューブのメーカーおよびオイルレベルレベルゲージチューブのサプライヤーとして、このチームは、業界内で高水準に開発された水膨張波形パイプ技術を応用して、中核となる自動車用波形パイプ製造と並行して、OEM オイルレベルレベルゲージチューブソリューションも製造しています。

よくある質問

Q1.私のエンジンに適合するオイルレベルゲージチューブはどれですか

レイアウトはエンジンモデルによって大きく異なるため、交換品を元のチューブの長さ、直径、取り付けスタイルに合わせてください。
Q2.ディップスティックチューブのみ交換できますか

はい、チューブは通常、ディップスティック自体や他の周囲のコンポーネントを交換することなく、単独で交換できます。
Q3.オイルレベルゲージチューブの寿命はどのくらいですか

耐用年数は材質と動作条件によって異なり、一般にステンレス鋼チューブは同じ条件下で標準鋼よりもシール効果を長く保持します。
Q4.オイルレベルゲージチューブに最適な材質は何ですか

ステンレス鋼は、要求の厳しい環境に対して最も強力な耐食性を提供しますが、標準の鋼材とフレキシブルチューブは、日常の乗用車の多くの用途に適しています。
Q5.オイルレベルゲージチューブは汎用ですか

いいえ、チューブは長さ、直径、取り付けスタイルがエンジン固有であるため、交換を注文する前に元の部品の構成と一致することが重要です。
Q6.曲がったディップスティックチューブは修理できますか

軽度の曲がりはまっすぐになる場合もありますが、構造的なへこみや亀裂のあるチューブは、通常、適切なシールを維持するために交換した方がよいでしょう。
Q7.油量計チューブを交換してもらえますか

はい、ほとんどのディップスティックチューブは、交換を簡単にするために特別に設計されたネジ接続またはスナップオン接続を使用しています。
Q8.壊れたディップスティックチューブの取り外し方

最初に取り付けスタイルを確認し、次に穏やかに揺すって圧力をかけるか、固定ファスナーを取り外してから、取り付け穴からゴミを取り除きます。
Q9.新しいディップスティックチューブの取り付け方法

新しいシールリングを取り付け、チューブをパンの開口部に均等に導き、上部マウントを固定し、取り付けたらディップスティックの読み取り値が正確であることを確認します。
Q10.ディップスティックチューブにはどれくらいのメンテナンスが必要ですか

通常は、シールの状態と確実な取り付けを定期的に目視チェックするだけで十分で、交換が必要になるのは摩耗の兆候が現れた場合のみです。
