自動車用途に適した燃料インジェクターラインを選択するには?
適切な自動車用燃料インジェクター ラインの選択は 4 つの要素に集約されます
右 自動車用燃料インジェクターライン 燃料供給システムの動作圧力に適合し、燃料の種類とボンネット下の環境に適した材料を使用し、インジェクターとレールに適した取り付けスタイルで接続し、直径、壁の厚さ、配線の長さに合わせて適切なサイズを備えたものです。これらの変数のいずれかを間違えると、耐用年数が短くなる傾向があり、時間の経過とともにインジェクター先端での不均一な燃料供給につながる可能性があります。
ガソリン マルチポート エンジンでは、通常、耐食性コーティングを施した低圧力から中圧力に耐える燃料ラインがインジェクター供給セグメントに十分です。ガソリン直噴エンジンまたはディーゼル コモン レール エンジンでは、レールまたはポンプと各インジェクターの間のインジェクター ラインは、一桁高い圧力に耐える必要があるため、標準のホース アセンブリではなく、冷間加工されたスチール チューブが必要になります。以下のセクションでは、一般的なエンジン プラットフォーム間でこれらの変数を比較する方法を示す参照グラフとともに、各選択要素を詳しく説明します。
なんてことだ 燃料インジェクターライン 実際に燃料システムで起こる

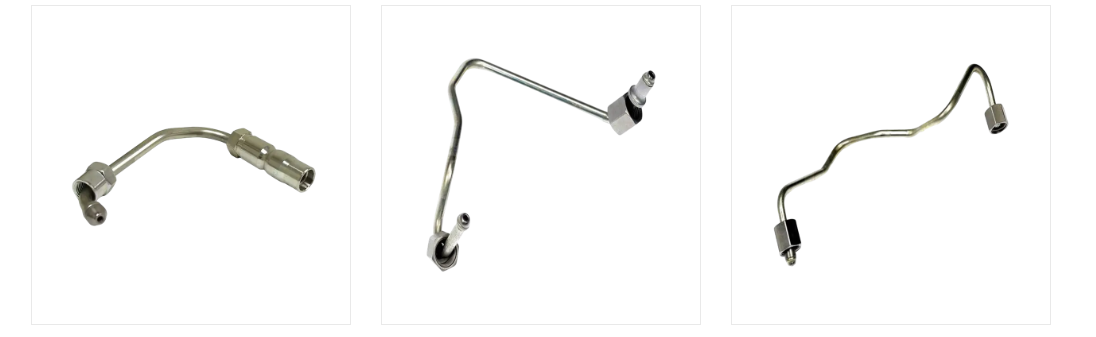

燃料インジェクター ラインは、加圧燃料をポンプまたはコモン レールから各シリンダーのインジェクター ノズルまで運ぶチューブのセクションです。自動車ネットワークの広範なガス ライン内で、タンク ライン、フィルター ライン、供給ラインの後、燃料が計量されて吸気ポートまたは燃焼室に噴霧されるポイントの直前、供給経路の最後に位置します。インジェクターの最も近くで動作するため、このセグメントは燃料回路全体の中で最も鋭い圧力パルスを受けます。
日常会話では自動車燃料ラインがひとまとめにされることがよくありますが、インジェクター ライン自体は、タンクからポンプ ライン、またはリターン ラインとは別個のコンポーネントです。インジェクターが開閉するたびに発生する急速な圧力脈動 (場合によってはエンジン速度範囲全体で 1 秒あたり数百回) に耐える必要があり、同時に接続点でのわずかな浸透も防ぐのに十分な密閉性を維持する必要があります。
インジェクターラインセグメントがエンジニアリング上の特別な注目を集める理由
一般的な目的の燃料ホースとは異なり、インジェクター ラインは通常、振動下でもインジェクター本体に対してその形状を保持できるように、剛性または半剛性の壁構造を必要とします。多くのパーツ カタログでは、このタイプの燃料ラインは、適合するフィッティング、クランプ、取り付けクリップと並んで燃料供給ハードウェアの下にリストされています。これは、これらすべての部品が連携して、繰り返しの圧力サイクルを通じて接続部のシールを維持するためです。
燃料インジェクターラインで使用される一般的な材料とその比較
ステンレス鋼、冷間加工鋼合金、ナイロン、複合または強化ポリマーチューブの 4 つの材料ファミリーが自動車燃料インジェクターライン市場のほとんどをカバーしています。それぞれの圧力耐性、耐食性、柔軟性のバランスが異なります。そのため、エンジン設計者が同じシステムの低圧供給側と高圧インジェクター側に同じ材料を使用することはほとんどありません。
燃料インジェクターライン選択のための材料スナップショット
| 材質 | 代表的な圧力クラス | 耐食性 | 柔軟性 | 共通アプリケーション |
|---|---|---|---|---|
| ステンレス鋼 | 高圧コモンレールセグメント | 高 | 低い | ディーゼルおよび GDI インジェクター供給ライン |
| 鋼合金、冷間加工 | 高圧コモンレールセグメント | 中程度から高程度 | 低い | ディーゼルコモンレールインジェクターパイプ |
| ナイロン | 低い to moderate pressure | 高 | 高 | 供給ライン、戻りライン、蒸気ライン |
| 複合材、強化材 | 中程度の圧力 | 中程度から高程度 | 中等度 | 中圧フィードとジャンパーライン |
ステンレス鋼と冷間加工鋼合金は、降伏点を超えて内壁を押して残留圧縮応力の層を残す冷間加工ステップであるオートフレッタージュを通過できるため、高圧セグメントで優勢です。この残留応力は、各射出圧力パルス中に発生する引張応力を相殺します。これが、適切に処理されたスチール インジェクター ラインがそれをはるかに超える圧力に耐えられる理由の 1 つです。 200MPa ディーゼルコモンレール用途でも初期疲労亀裂なし。
使用中の噴射システムに圧力定格を適合させる
圧力クラスは、燃料ラインのオプションを絞り込むときに適用する最初のフィルターです。低圧ガソリン供給回路用に構築されたラインは、コモンレール インジェクターに供給するセグメントの代替品ではなく、どちらの方向でも間違ったクラスを使用すると、耐久性マージンが無駄になるか、真の信頼性リスクが生じます。
システムタイプ別の代表的な動作圧力
高圧ディーゼル コモン レール インジェクター ラインは、極度の静圧と急速な脈動の両方に耐える必要があるため、エンジニアリングで最も注目されるセグメントです。直噴ガソリン システムはその中間に位置し、ディーゼル ラインの壁厚を持たずに 2 桁の MPa 値を処理できるパイプが必要です。材質や取り付けの詳細を確認する前に、車両がどのブラケットに該当するかを理解することが、互換性のある燃料インジェクター ラインを最終候補に挙げる最も早い方法です。
確実なシールを実現する燃料ライン継手のタイプと接続方法
燃料ラインと継手は、別個に購入するのではなく、単一のシステムとして機能します。これは、正しく定格が定められているチューブであっても、適合しないコネクタと組み合わせると漏れる可能性があるためです。自動車の燃料インジェクター ライン アセンブリは通常、圧力クラス、チューブの材質、およびジョイントのメンテナンスが必要な頻度に基づいて選択される、実績のある少数の接続スタイルの 1 つを使用します。
最新の車両に見られる燃料ライン接続の種類
- フレアフィッティング フレア状のチューブ端を対応するコーンに押し付けて、金属間のシールを形成します。高圧がかかるスチール製インジェクター ラインで一般的に使用されます。
- 圧縮継手 ナットを締めるとチューブ壁に食い込むフェルールを使用します。これは、チューブの端を広げることなくラインを接続する必要がある場合に役立ちます。
- クイックコネクトフィッティング スナップ式で、サービス作業中に迅速な組み立てと分解が重要となるナイロンの供給ラインと戻りラインで広く使用されています。
- バンジョーフィッティング スペースが狭いインジェクター入口でよく見られる、ラインを固定回転角度で設置できる中空ボルト形式のコネクターを使用します。
- バーブフィッティングを押し込みます 回路の低圧セクションでは強化燃料ホースとペアになり、通常はクランプで固定されます。
- ねじ込み圧縮ナット 高圧鋼ラインのインジェクターおよびレールポートで使用され、組み立て中に設定された仕様に従ってトルクをかけられます。
自動車用ホースと継手の連携
実際には、自動車用ホースと自動車燃料ライン用の継手は、エンジンとシャーシの間で振動絶縁が必要な箇所で、剛性チューブ部分と短いフレキシブルホース経路を組み合わせています。燃料ライン継手のタイプは、純正の機器スタイルのコネクタと一般的なアフターマーケット設計で異なります。そのため、交換用の燃料ライン コネクタのタイプを調達する際の最も安全なアプローチは、エンジン ファミリ間の互換性を前提とするのではなく、元の部品のネジピッチ、チューブの外径、およびシール方法に一致させることです。
インジェクターラインの選択に関する直径、壁の厚さ、および長さの考慮事項
外径と壁厚は、圧力クラスとインジェクター流量要件の両方に応じてスケールされます。排気量が大きいディーゼル エンジンや耐久性の高いディーゼル エンジンでは、サイクルあたりにより多くの燃料が移動するため、そのインジェクター ラインは通常、流速と圧力降下を許容範囲内に保つためにより広いボアを必要としますが、より高い作動圧力を管理するために壁を厚くする必要もあります。
長さは直径と同じくらい重要です。必要以上に長いランは圧力降下と余分な質量を追加し、クランプしてサポートする必要があります。一方、ランが短すぎると、エンジンが独自のマウントの下に落ち着くと両端のフィッティングに負担がかかります。元のチューブの長さと曲げの形状に従って、または適切に測定された交換により、インジェクターとレール接続部でラインに不要な張力がかからなくなります。
設置時の配線、クリアランス、振動保護
正しい配線により、燃料インジェクター ラインが最も一般的な故障の原因である熱と摩擦から保護されます。エキゾーストマニホールドの近くを通るラインは、エンジンベイのクーラー側に沿って通るラインよりも早く劣化し、ブラケットやワイヤーハーネスと擦れるラインは最終的に外壁を摩耗させます。
- 元の配線パスに従って、ラインが可動部品や高温の表面から設計上のクリアランスを保つように位置をクリップします。
- 工場レイアウトにヒートシールドセクションが含まれている場合は、チューブと排気コンポーネントの間に目に見える隙間を確保し、ヒートシールドセクションを追加します。
- エンジンの動作中にチューブが隣接するハードウェアに接触するほど曲がらないように、取り付けクリップを等間隔に配置します。
- スチールチューブを定格最小曲げ半径よりきつく曲げないでください。急激に曲げると壁が薄くなり、応力が集中します。
- 熱膨張により、冷間で締められたジョイントがわずかに緩む可能性があるため、最初の熱サイクル後はすべてのフィッティングでトルクを確認してください。
車両の走行距離に応じた摩耗、漏れ、性能の問題の認識
燃料インジェクターのラインの摩耗は一度に現れるのではなく、徐々に蓄積する傾向があるため、定期的な目視検査でほとんどの問題が運転性に影響を与える前に発見されます。以下のグラフは、走行距離が蓄積するにつれて、何らかの摩耗を示す検査ラインの割合が一般にどのように上昇するかを示しています。
燃料インジェクターラインが警告兆候なしに故障することはほとんどありません。エンジンベイ付近のかすかな燃料の匂い、チューブに沿って目に見える湿った残留物、以前は存在しなかった粗いアイドリング、または診断中の燃料圧力測定値のわずかな低下はすべて、問題が始動や加速に影響を与える前にラインとその付属品を検査する理由です。
インジェクターラインの耐用年数を延ばすメンテナンス方法
燃料インジェクターラインを保護する作業のほとんどはシンプルで労力がかからないため、別個の作業として扱うのではなく、定期的なサービス訪問に簡単に組み込むことができます。
- オイル交換中にラインとフィッティングを拭き、ゆっくりと浸透していることを示す鈍い粘着性の膜を探します。
- 動く可能性のあるラインは最終的に擦れる可能性があるため、取り付けクリップに亀裂や緩みがないか確認してください。
- 閉じ込められた湿気や道路の砂が表面の腐食を促進するため、エンジンベイのラインの周りに破片が蓄積しないようにしてください。
- 摩耗したクランプとガスケットは、関係のない修理作業中に破損したフィッティングと同時に交換してください。
- 微粒子汚染によりインジェクター ライン内部やインジェクター自体の摩耗が促進される可能性があるため、燃料フィルターの整備間隔が守られていることを確認してください。
耐久性のある燃料インジェクター ライン生産の背後にある製造慣行
上で説明した性能の違いは、原料だけではなく、燃料インジェクター ラインの製造方法によってもたらされます。高圧インジェクター パイプは通常、特別に選択された低合金鋼チューブから形成され、その後熱処理および冷間加工されて降伏強度と耐疲労性が向上し、完成したチューブはディーゼル コモン レール システムの圧力脈動に耐えることができます。
自動フレッタージュ処理では、製造中にチューブに通常の動作範囲を超えて圧力がかかり、内壁に残留圧縮応力の層が形成され、動作中に発生する引張応力に対抗します。次に、精密 CNC チューブ曲げを使用して各ラインを成形し、その 3 次元ジオメトリがエンジン レイアウトと一致するようにします。これにより、取り付けが簡単になり、取り付けポイントでの追加の応力が回避されます。
寧波の JIATIAN など、このカテゴリーに特化した生産施設は、CNC パイプ曲げ装置、油圧成形ライン、自動レーザー溶接、専用のテストエリアを組み合わせて、生産ごとに寸法精度と壁の完全性を一貫して維持します。チューブの成形から最終的な形状チェックに至るこの種の統合プロセスにより、燃料インジェクター ラインを大量の注文から小規模なカスタム ランまで再現可能な標準に合わせて製造できるようになります。
自動車用燃料インジェクターラインに関するよくある質問
| Q1: 燃料インジェクターラインとは何ですか 燃料インジェクター ラインは、加圧燃料をポンプまたはコモン レールから各シリンダーのインジェクターに運ぶ管セグメントで、燃料供給経路の最終リンクを形成します。 | Q2: 燃料インジェクターラインは何をするのか エンジン動作中にインジェクターが開閉するたびに生成される急速な圧力パルスに耐えながら、燃料を加圧してインジェクターに送ります。 |
| Q3: 燃料インジェクターラインはどこにありますか これは、燃料レールまたは高圧ポンプとインジェクター本体の間で、通常は吸気マニホールド近くのエンジンの上部または側面に沿って配置されます。 | Q4: 燃料インジェクターラインの材質は何ですか 一般的なオプションには、ステンレス鋼、冷間加工鋼合金、ナイロン、複合材料が含まれており、それぞれが異なる圧力と柔軟性のニーズに適しています。 |
| Q5: 燃料インジェクターラインと燃料レールの違いは何ですか? 燃料レールは加圧燃料を各シリンダーに分配する共有マニホールドであり、インジェクター ラインはレールまたはポンプを単一のインジェクターに接続する個別のセグメントです。 | Q6: 燃料インジェクターラインが不良かどうかはどうすればわかりますか 兆候には、目に見える燃料の臭い、チューブに沿った湿った残留物、原因不明のアイドル状態の荒れ、診断チェック中の測定された燃料圧力の低下などがあります。 |
| Q7: 燃料インジェクターラインの漏れの原因は何ですか 一般的な原因としては、フィッティングの緩みや磨耗、クリアランス不足による近くの部品との擦れ、表面腐食、長時間の圧力サイクル後の疲労亀裂などが挙げられます。 | Q8: 燃料インジェクターラインの損傷はエンジン性能に影響しますか? はい、ラインが損傷すると、インジェクターの燃料圧力が不均一になり、問題の重大度に応じてアイドル状態が荒くなったり、ためらいが生じたり、出力が低下したりする可能性があります。 |
| Q9: 燃料インジェクターラインはどのくらいの頻度で交換する必要がありますか 耐用年数は走行距離、ルート、動作条件によって異なるため、単一の固定間隔はありません。そのため、厳密なカレンダーに基づいたスケジュールよりも定期的な目視検査が推奨されます。 | Q10: 燃料インジェクターラインの腐食を防ぐ方法 エンジン ベイに湿気やゴミが溜まらないようにし、保護コーティングの損傷に迅速に対処し、現場の動作環境に適した材料を選択してください。 |
